Prezentare generală

SolarAssistant se conectează la invertoarele Deye printr-un cablu fizic. Nu utilizează și nu se integrează cu dongle-ul WiFi pe care s-ar putea să-l aveți deja. Puteți seta parametrii invertorului din SolarAssistant, dar rețineți că anumite modele de invertoare au un port RS485 doar pentru citire, din cauza firmware-ului invertorului. Vă rugăm să consultați tabelul de mai jos pentru detalii.

Pasul 1 – Conectarea cablului de monitorizare la invertor

Aceste invertoare au două porturi care pot fi utilizate pentru monitorizare. Puteți conecta mai multe invertoare la un singur dispozitiv SolarAssistant, atâta timp cât invertoarele sunt configurate în paralel sau în sistem trifazat. Fiecare invertor va necesita propriul cablu USB. Atunci când sunt conectate mai multe invertoare, SolarAssistant va afișa o vedere combinată, păstrând în același timp accesul la fiecare invertor individual.

Opțiunea A – Portul WiFi/RS232 al invertorului

Un cablu serial USB poate fi conectat la portul WiFi RS232 situat în partea de jos a invertorului. Acesta este un cablu serial USB standard, disponibil în majoritatea magazinelor de electronice.

Dacă utilizați această opțiune, nu veți putea folosi dongle-ul standard Deye, deoarece acesta poate fi conectat doar la acest port.

Opțiunea B – Portul RS485 al invertorului

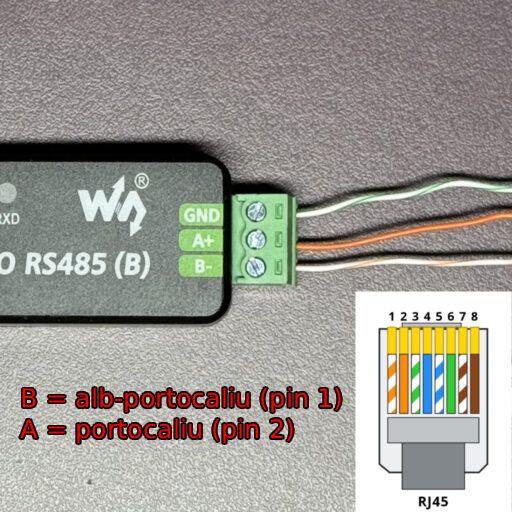

Un adaptor USB – RS485 poate fi conectat la portul RS485 situat în interiorul invertorului. Acest adaptor USB – RS485 poate fi cumpărat și din magazinul nostru online.

Etichetarea portului de monitorizare RS485 nu este întotdeauna intuitivă la invertoarele Deye. Vă rugăm să consultați lista de mai jos pentru identificarea corectă a portului.

Portul BMS 2 în 1 CAN și RS485

Rețineți că cele mai recente modele de invertoare Deye nu au un port CAN separat. Portul BMS este utilizat simultan atât pentru monitorizarea SolarAssistant, cât și pentru comunicarea CAN cu bateria.

Invertorul poate citi o baterie prin CAN, în timp ce SolarAssistant citește invertorul prin RS485, utilizând același port simultan.

Cum funcționează?

Portul BMS conține pini atât pentru RS485, cât și pentru CAN. Acest lucru este posibil deoarece RS485 necesită doar 3 pini, iar CAN necesită doar 2 pini.

Soluția recomandată – Adaptor splitter RJ45

Poți folosi adaptorul vândut de noi (Adaptor RJ45 conectare SolarAssistant la Deye), practic o priză de rețea precablată astfel încât să despartă semnalele CAN de RS485 pe pinii necesari.

Sau poți să iți faci singur adaptorul folosind o priză de rețea și conectând firele RS485 pe o ieșire și firele CAN pe altă ieșire.

Atenție! Nu funcționează să utilizezi un simplu splitter RJ45, deoarece invertorul nu suportă să ai suprapuse semnalele RS485 cu CAN și invers.

Pasul 2 – Configurarea SolarAssistant pentru conectarea la un invertor Deye

Pe pagina de configurare SolarAssistant, selectați „Deye, SunSynk, Sol-Ark” ca model de invertor.

Alegeți portul USB la care este conectat invertorul. Dacă aveți mai multe invertoare, trebuie să selectați mai multe porturi USB.

Faceți clic pe „Conectare”:

Ajustarea setărilor invertorului Deye

Pasul 1 – Accesați setările invertorului

Pe pagina de configurare, accesați secțiunea de setări ale invertorului (Settings).

Pasul 2 – Vizualizare și editare setări

În ecranul de vizualizare setări puteți edita o setare apăsând pe Edit

Pasul 3 – Modificați setarea și salvați

Ajustați setarea dorită și apăsați „Save”.
